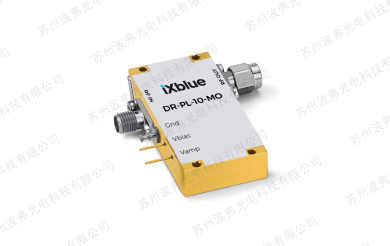

蘇州波弗光電科技有限公司供應的DR-PL-10-MO射頻放大驅動模塊是一款主要針對用LiNbO3電光調製器產生光脈衝而設計的脈衝射頻放大器，具有放大脈衝此信號而不是真的特性。
電脈衝信號不同於傳統的隻有高低電平的電信信號，也不同於連續的模擬信號。脈衝信號的放大需要用特殊的放大器來產生連續穩定的無失真的脈衝信號。DR-PL-10-MO這款10GHz的脈衝射頻放大器非常適合於铌酸鋰強度調製器脈衝調製應用。
DR-PL-10-MO射頻放大驅動重複頻率可由10Hz到1GHz，帶寬高達10GHz ，可以產生100ps窄脈寬（上升時間和下降時間分別低至25ps）的脈衝和高達100ns寬脈寬脈衝。
DR-PL-10-MO射頻放大驅動模塊尺寸緊湊，輸出射頻連接器可與Photline公司的調製器直接相連，單電壓供電，靈活操控輸出電壓。射頻放大器本身屬於高發熱器件，建議選配散熱板，保障放大器性能穩定。（可定製：訂製: 更高 PW, 更低PRF。）更多產品信息，請聯係蘇州97国产精东麻豆人妻电影科技有限公司，電話：0512-62828421/67224155/67224255！
|
特點 |
應用 |
|
* 專為脈衝信號設計 |
* 脈衝產生 |
|
* 可用於多種類型的脈衝 |
* 脈衝選擇 |
|
*脈衝保真度高(基本無失真） |
* 光譜分析 |
|
|
* 激光雷達 |
可選
* 散熱器
* 訂製: 更高 PW, 更低PRF
主要性能
|
參數 |
Min |
Typ |
Max |
Unit |
|
截止頻率 |
45 k |
- |
8 G |
Hz |
|
輸出脈衝振幅 |
2.5 |
- |
8.5 |
Vpp |
|
增益 |
- |
21 |
- |
dB |
|
脈衝重複頻率 |
10 |
- |
1 G |
Hz |
|
脈寬 |
100 p |
- |
100 n |
s |
|
上升 /下降時間 |
- |
40 |
- |
ps |
DC 電學特性
|
參數 |
Symbol |
Min |
Typ |
Max |
Unit |
|
供電電壓 (固定值) |
Vbias |
9 |
12 |
13 |
V |
|
驅動電壓 電流 |
Ibias |
- |
300 |
400 |
mA |
|
增益控製電壓 |
Vamp |
0 |
0.25 |
0.9 |
V |
性能參考：
更新/替代型號：DR-VE-10-MO
更多電光調製器射頻放大驅動產品信息，請聯係蘇州97国产精东麻豆人妻电影科技有限公司，聯係電話：0512-62828421,谘詢郵箱：sales@bigfunart.com ！
>
