1310nm波段高消光比強度調製器 | MXER1300-LN-10-30dB
MXER1300-LN-10-PD-P-P-FA-FA-30dB
法國iXblue公司最新設計的1310nm波段铌酸鋰強度調製器（MXER1300-LN-10-30dB），工作波長範圍1260nm-1350nm可用，帶寬＞10GHz，消光比高達30dB，具有低插損，低半波電壓等特性。

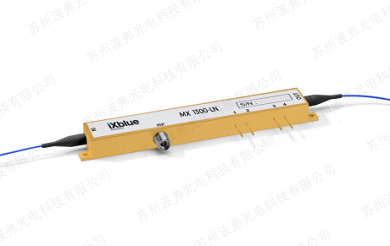

MXER1300-LN-10 產品圖片參考
蘇州97国产精东麻豆人妻电影科技有限公司是法國iXblue公司中國區的授權代理商，負責ixblue電光調製器產品、光纖、參考發射機（ModBox）等產品國內的售前、銷售、售後服務工作，同時97国产精东麻豆人妻电影擁有大部分iXblue電光調製器、射頻放大驅動器、偏壓控製器現貨產品，有需要的用戶請聯係蘇州97国产精东麻豆人妻电影科技有限公司。
|
1310nm波段高消光比強度調製器 |
||||
|
MXER1300-LN-10-PD-P-P-FA-FA-30dB |
||||
|
電學參數 |
||||
|
參數 |
單位 |
Min |
Typ |
Max |
|
電光帶寬S21 @-3 dB (from 2 GHz) |
GHz |
10 |
12 |
- |
|
電回損S11 0 - 10 GHz |
dB |
- |
-15 |
-10 |
|
Vπ RF electrodes @ 50 kHz |
V |
- |
4 |
5 |
|
Vπ RF electrodes @ 10 GHz |
V |
- |
5.5 |
6.5 |
|
Vπ DC electrodes |
V |
- |
5.5 |
6 |
|
Ripple S21 |
dB |
- |
0.5 |
1 |
|
RF port impedance matching |
Ω |
- |
50 |
- |
|
DC port input resistance |
MΩ |
1 |
- |
- |
|
光學性能參數 |
||||
|
Operating wavelength |
nm |
1260 |
1310 |
1350 |
|
Insertion loss (without connector) (1) |
dB |
- |
3.5 |
4.5 |
|
DC Extinction ratio *（線寬＜200MHz） |
dB |
26 |
30 |
- |
|
Optical return loss |
dB |
-40 |
-45 |
- |
|
Chirp |
- |
-0.1 |
- |
0.1 |
|
接口 |
||||
|
Input and output fibers |
PM1550 , Corning PM 15-U25D長度: 1.5米, 套管: 900 µm |
|||
|
Package size |
85 x 15 x 9.65 mm3 |
|||
|
Input RF connector |
Female K |
|||
|
DC electrodes and PD connectors |
Pins |
|||
|
Optical connector(Input/Output) |
FC/APC (slow axis parallel to the key) |
|||
|
環境參數 |
||||
|
Operating temperature |
0 °C to +70 °C |
|||
|
Storage temperature |
-40 °C to +85 °C |
|||
|
絕對最大值參數 |
||||
|
最大射頻輸入功率(CW mode) |
+28 dBm |
|||
|
偏置電壓範圍 |
V |
-20 |
- |
20 |
|
最大輸入光功率 (CW mode) |
+12 dBm （高線性度、高性能範圍） |
|||
|
最大輸入光功率 (CW mode) |
+20 dBm （損傷閾值） |
|||
|
更多產品信息、需求信息、技術支持，聯係蘇州97国产精东麻豆人妻电影科技有限公司相關銷售人員。 |
||||

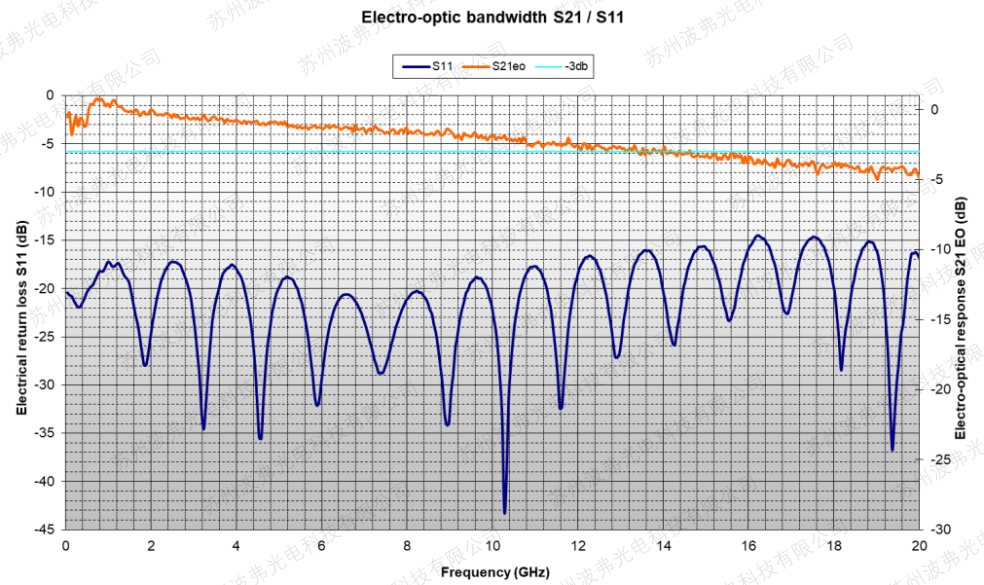

MXER1300-LN-10 | 典型S21響應曲線
蘇州97国产精东麻豆人妻电影科技有限公司是法國iXblue公司中國區的授權代理商，負責ixblue電光調製器產品、光纖、參考發射機（ModBox）等產品國內的售前、銷售、售後服務工作，同時97国产精东麻豆人妻电影擁有大部分iXblue電光調製器、射頻放大驅動器、偏壓控製器現貨產品，有需要的用戶請聯係蘇州97国产精东麻豆人妻电影科技有限公司。
