VCSEL掃頻源

使用快速波長可調諧激光器，可以在KHZ-MHZ線掃描速率下以低至微米的精度和高達數百米的範圍進行三維光學成像。這對於非侵入性醫學成像特別有用，但也擴展到其他一些應用，如工業成像和激光雷達。

從光通信到激光材料加工，激光在我們的日常生活中無處不在。與大多數激光器相比，波長可調諧激光器的不同之處在於波長的可調諧性是期望的和受控的效果。

OCTLIGHT專注於基於（獨有技術）波長可調諧激光技術的VCSEL掃描源[1]。

• 我們的VCSEL激光技術能夠實時實現表麵和地下的全3D成像
• 我們的產品用作眼科應用的OCT掃描源

光學相幹斷層掃描（OCT）是一種非侵入性成像技術，可提供物體和組織內部的視圖。OCT背後相幹檢測的基本原理和優勢在眼科成像之外的幾個應用領域都有應用，如用於自主係統的計量和3D視覺。相幹檢測也是光頻域反射法（OFDR）和調頻連續波（FMCW）的原理，見圖1。

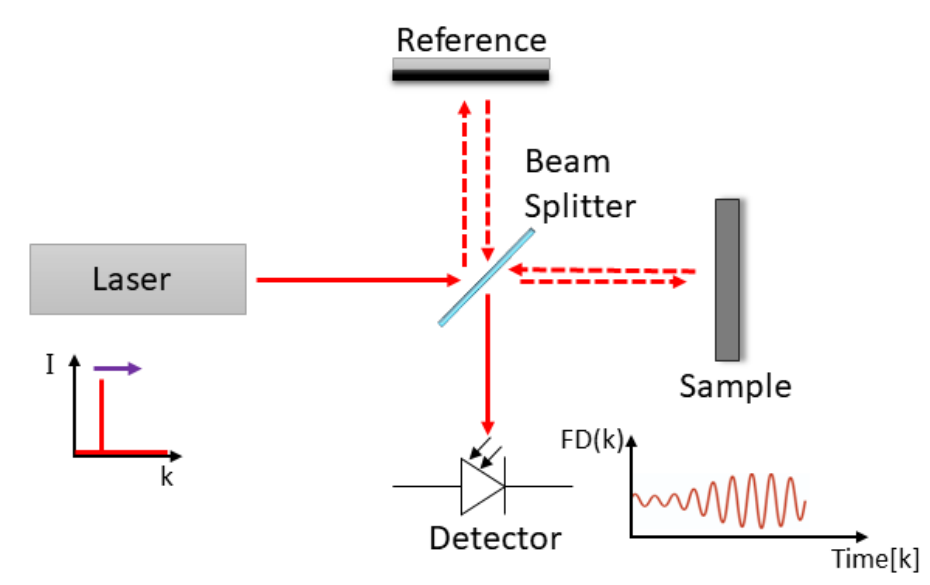

圖1：相幹探測示意圖：波長可調激光器被分割為參考，再次組合的樣本/場景及其與光電探測器的檢測，由數字化儀和快速傅立葉變換獲取，得出距離（+速度）

波長可調光源的類型：

掃頻源技術主要可以通過四種類型的波長可調諧激光器來實現[2]：

• 外腔激光器（ECL）
• 傅立葉域模式鎖定激光器（FDML）
• 分段光柵分布式布拉格反射器（SG-DBR）
• 垂直腔麵發射激光器（VESEL）

外腔激光器（ECL）：

外腔激光器（下述簡稱：ECL）是一種基於光學增益芯片和外反射鏡的成熟技術。ECLS由於腔長而對掃描速率具有固有的限製。激光是由波長掃描時的自發發射建立的，這導致成像範圍（相幹長度）隨著掃描速率的增加而減小，從而將掃描速率限製在400kHz左右。短腔ECL還可以表現出周期性脈衝串，該脈衝串通過相幹恢複從聚焦透鏡等表麵生成重影圖像。

傅立葉域模式鎖定（FDML）激光器：

傅立葉域模式鎖定（FDML）技術是一種高度通用的技術，其中波長可調濾波器與激光環形腔的往返時間同步。FDML的動力學非常複雜，需要先進的偏振控製、色度色散和中心波長的主動穩定。通過這種高達3.2 MHz的SS-OCT成像，FMDL是一種非常通用和高性能的研發設備。

分段光柵分布式布拉格反射激光器（SG-DBR）：

SG-DBR最初是為電信中的靜態調諧而開發的。這種半導體技術沒有移動部件，而是速度受到熱效應的限製。載波注入的精細控製允許對波長掃描進行編程，並且可以縫合0.5nm的連續微掃描以實現高達400kHz的高分辨率。處理後OCT數據分析需要解決該技術固有的非連續波長掃描問題。

垂直腔麵發射激光器（VESEL）：

垂直腔麵發射激光器（VESEL）是一種半導體技術，其獨特之處在於其短光腔導致窄線寬和長相幹長度。與MEMS係統一起，這實現了高達幾十MHz的非常快速的絕熱波長調諧。因此，為了增加3D成像中的成像範圍和速率，VCSEL技術在許多情況下是有利的選擇。

VCSEL技術的優勢：

• VCSEL技術卓越的光學相幹長度允許突破性地增加成像範圍。
• VCSEL由於更小的束腰和更小的機械鏡尺寸而實現了快速調諧範圍（MHz）。
• 電泵浦VCSEL允許更容易的晶圓級測試和更簡單、更小的形狀因子組件。

圖2：帶襯底反射鏡、增益區、氣隙和頂部反射鏡的MEMS-VCSEL示意圖。

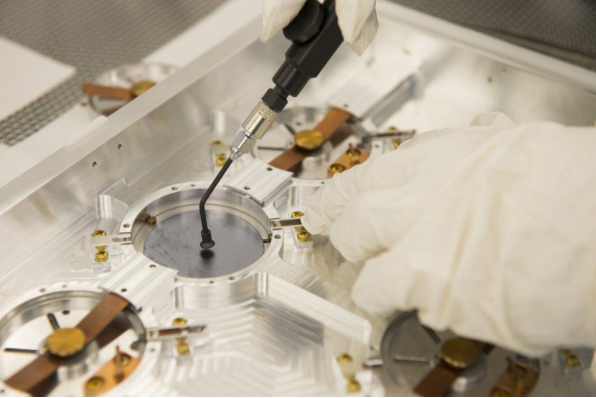

圖3 : MEMS-VCSEL是使用半導體技術製造的，該技術通過批量處理和晶圓級測試實現了非常高的精度和可擴展性

OCTLIGHT技術的獨特性和優勢：

OCTLIGHT VCSEL掃描源在使用單片MEMS VCSEL（如9xx nm數據通信VCSEL）和單材料MEMS係統（如經驗證的MEMS時序解決方案）方麵是獨一無二的。Caliper VCSEL掃描源是一個完整的子係統，包括VCSEL的有效光學耦合和放大，以及使用低電壓對MEMS的波長掃描。

對於需要靈活掃描速率的應用，例如在幾種掃描模式之間切換，我們提供掃描源Caliper-FLEX。

對於需要固定掃描速率的應用，我們提供掃描源Caliper-HERO。獲得專利的高效諧振振蕩器（HERO™)該技術通過使用簡單且低電壓的驅動信號在真空中操作MEMS來實現進入MHz範圍的快速掃描速率。這提供了幾個好處，包括：

• 高相位穩定性
• 長期穩定波長掃描
• 對稱雙向掃描
• 無MEMS災難性故障，可靠性高

長期穩定性使得使用具有預校準FFT線性化的單通道DAQ進行高效的高通量數據采集成為可能。

MEMS VCSEL

什麽是MEMS VCSEL，它是如何工作的？

OCTLIGHT VCSEL掃描源基於半導體激光二極管，具有集成的波長掃描機製（移動圖2的頂部反射鏡）。激光二極管是垂直腔麵發射激光器（VCSEL），具有單模光發射和長相幹長度。使用微機電係統（MEMS）來實現波長掃描，以改變激光腔的長度，由此產生穩定和快速的波長掃描。

由於其高可靠性和獨特的高斯光束輪廓8xx-9xx nm VCSEL已成為數據通信的基石，使用有源光纜（AOC）進行雲計算，現在也使用飛行時間（ToF）和智能手機和汽車VCSEL陣列進行3D成像。激光雷達是VCSEL同時用於ToF和調頻連續波（FMCW）的最新應用領域。

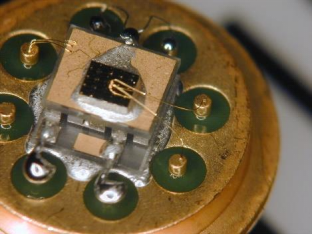

圖4 ：VCSEL封裝在標準晶體管輪廓頭（TO）上，如圖所示，或與蝴蝶（BTF）封裝或光子集成電路（PIC）中的其他光學組件集成

MEMS VCSEL的可靠性是什麽？

在引入Texas Instruments Digital Micromirror Devices（DMD）MEMS之前，MEMS被視為由於微機械移動元件而具有潛在可靠性問題的技術，但從那時起，從DMD到MEMS時序解決方案的許多應用中已經證明了通常優越的可靠性，在這些應用中，數十億個單元的故障率低於百萬分之一的缺陷部件（DPPM）。MEMS已經在汽車和消費者應用中廣泛商業化，特別是由壓力傳感器和慣性測量單元（IMU）驅動。

VCSEL和MEMS的可靠性已得到廣泛研究，商業產品的工作壽命已證明為10000至100000小時。VCSEL技術還具有晶圓級測試的優勢，這在確保高質量的同時降低了封裝成本。

VCSEL技術需要什麽類型因素？

根據最終應用，可能需要不同的形狀因子。VCSEL具有獨特的位置，可以從高度小型化的光子集成電路（PIC）集成到複雜的光纖或自由空間儀器。

光學係統可以用自由空間光學器件或光纖製成，用於放寬尺寸限製的中小型應用。VCSEL可以很容易地封裝在TO封裝中以獲得自由空間，並尾纖用於光纖傳輸，這構成了VCSEL掃描源中光學集成的基礎。具有光纖輸出的光源易於使用並集成在任何光學係統中。OCTLIGHT的VCSEL掃描源配有單模光纖和接口，可與任何光學成像係統接觸。

近年來，光子集成電路得到了快速發展，它提供了將光纖和自由空間係統中已知的光學功能集成到單個芯片中的可能性。這對於尺寸受到限製的大容量應用是有利的。250x250um的小VCSEL芯片麵積和表麵發射使使用直接轉移技術集成到具有與表麵光柵的有效光學耦合的PICs成為可能。

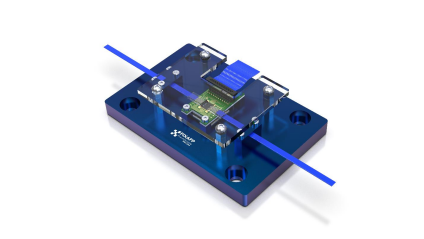

圖5：光子集成電路（PIC）允許光學係統的小型化，VCSEL可以直接與PIC集成

更多信息：

在這篇關於VCSEL掃描源技術的白皮書中，介紹了相幹檢測、波長可調光源和光學集成中的關鍵概念。

VCSEL是一項關鍵的使能技術，由於其可擴展性和高性能，它推動了數據通信、消費電子（光學鼠標/optical mice）和激光雷達等應用的重大進步。MEMS VCSEL使得使用相幹檢測來實現高分辨率和長距離成像的新應用成為可能。
