拉曼光纖專為需要高拉曼增益效率的應用而設計。標準型和PM型都設計有摻有GeO2的高折射率芯和產生高拉曼增益效率的小有效麵積。PM版本采用B2O3摻雜的應力棒以實現高雙折射。通過適當選擇泵浦波長，拉曼光纖可以在1100nm至1700nm的任何波長下提供增益。此外，它們還具有優異的彎曲性能和拚接性能，以及在水峰值處的低衰減。
品牌：OFS
型號：Raman Fiber
拉曼光纖專為需要高拉曼增益效率的應用而設計。標準型和PM型都設計有摻有GeO2的高折射率芯和產生高拉曼增益效率的小有效麵積。PM版本采用B2O3摻雜的應力棒以實現高雙折射。
通過適當選擇泵浦波長，拉曼光纖可以在1100nm至1700nm的任何波長下提供增益。此外，它們還具有優異的彎曲性能和拚接性能，以及在水峰值處的低衰減。
典型色散測試拉曼光纖：
典型色散測試拉曼光纖
拉曼光纖參數規格：
|
參數規格 |
Raman Fiber |
PM Raman SR Fiber |
|
|
物理規格 |
|||
|
包層直徑 |
125 ± 1 µm |
-125 ± 1 µm |
|
|
包層非圓度 |
< 0.9 % |
< 2 % |
|
|
芯徑Core eccentricity |
< 0.6 µm |
< 0.6 µm |
|
|
塗覆層直徑 |
200 ± 15 µm |
245 ± 5 µm |
|
|
驗證測試級別 |
100 kpsi (0.689 GPa) |
100 kpsi (0.689 GPa) |
|
|
光學特性 |
|||
|
截止波長 |
≤ 1050 nm |
≤ 1050 nm |
|
|
有效麵積 |
@ 1450 nm |
16.1 ± 1.5 µm2 |
16.1 ± 1.5 µm2 |
|
|
@ 1550 nm |
18.7 ± 1.5 µm2 |
18.7 ± 1.5 µm2 |
|
衰減 |
@1450 nm |
0.43 dB/km (typical) |
0.54 dB/km (typical) |
|
|
@1450 nm |
0.46 dB/km (maximum) |
0.58 dB/km (maximum) |
|
|
@ 1550 nm |
0.33 dB/km (typical) |
0.42 dB/km (typical) |
|
|
@ 1550 nm |
0.36 dB/km (maximum) |
0.45 dB/km (maximum) |
|
色散 @ 1550 nm (typical) |
-20 ps/(nm·km) |
-20 ps/(nm·km) |
|
|
色散斜率 @ 1550 nm (typical) |
0.03 ps/(nm2·km) |
0.02 ps/(nm2 ·km) |
|
|

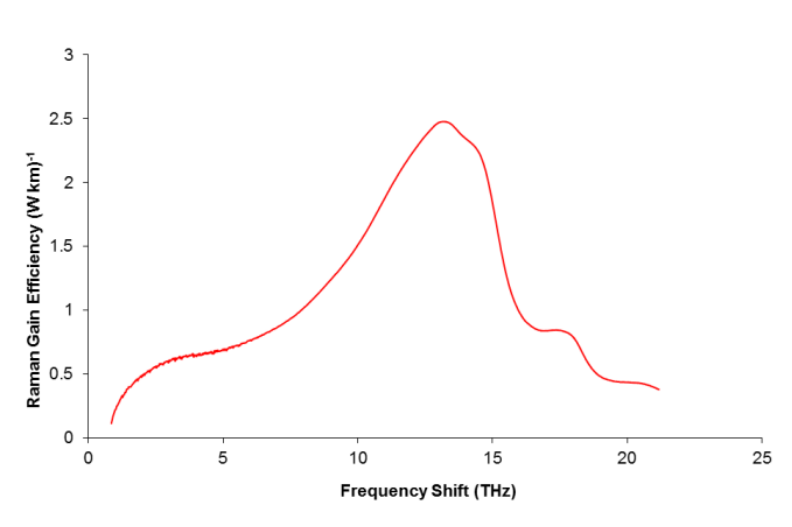

拉曼增益效率* (typical) |
2.5 (W·km)-1 |
2.5 (W·km)-1 |
|
|
偏振模色散PMD |
≤ 0.5 |
|
|
|
消光比 (L=100m) |
|
>30 dB |
|
|
雙折射 (typical) |
|
2.8×10-4 |
|
*)峰值增益效率為保偏泵浦1453nm波長測試。
可選項：
<1>光纖可以通過29 x 175 mm線軸上的連接器拚接到標準尾纖上，線軸上覆蓋著矽樹脂膠保護層。
<2>尾纖也可以在不使用矽膠的情況下交付。
交付：
105 x 265 mm 光纖盤
