在許多應用中，人們需要抑製激光器噪聲和穩定其工作波長，眾所周知的應用包括引力波探測（參見2017年諾貝爾物理學獎LIGO項目），以及原子物理、光學頻率梳和量子計算中的量子態光譜探測。最常見的主動激光穩頻技術之一是Pound-Drever-Hall技術，該技術將激光的發射頻率鎖定在穩定、高精細度的諧振腔中。這項技術以Robert Pound, Ronald Drever and John L.Hall而命名。PDH技術最早在1983年的《Applied Physics B》雜誌上發表，“Laserphase and frequency stabilization using an optical resonator”。根據路透社2017年的報道，這篇論文被引用了2000多次。
“PDH方案具有難以置信的可靠性，真正成為了主流的鎖定機製。今天，這麽多年過去了，我們仍在用它來嚐試製造線寬為幾mHz的超穩定激光器”。Jun Ye博士，NIST。
“PDH技術是一種非常智慧和可靠的方法，以非常幹淨的方式獲得Error誤差信號。還有其他一些各具特色的技術，但老實說，PDH技術絕對是迄今為止最可靠的”Pr Sylvain Gigan, Laboratoire Kastler Brossel.
PDH技術使用常見的光學外差光譜和射頻電子學方法，用標準具或法布裏-珀羅F-P腔測量激光器的頻率，並將測量結果反饋給激光器，以抑製激光器的頻率偏差。其優點包括響應時間可能比腔的響應時間更快。
選擇適合的調製器給PDH應用
下圖給出了PDH設置的示例。當激光器的頻率與腔的FSR（整數倍）完全匹配時，反射光和漏光具有相同的振幅，並且相位差180°。因此兩束光相互幹擾，反射光消失。
考慮到感興趣的激光源的窄線寬和所需的調製深度，iXblue開發了一係列用於實現PDH技術的優化型相位調製器。
與任何其他相位調製器相比，我們可以區分LN-0.1係列的優點：
n 適應低頻：直流耦合至200MHz調製頻率

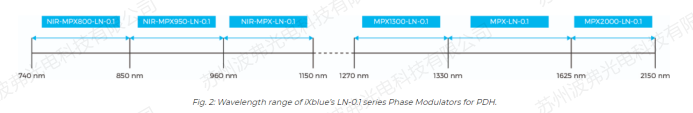

n 專用於給定的波長範圍。
n 極低的驅動電壓Vπ
n 低插入損耗（LIL選項）。
n 高輸入阻抗，提高調製效率。
n NIR版本的高偏振消光比（PER）。
n 低剩餘幅度調製（Residual Amplitude Modulation-RAM）專利設計（EP3009879A1）
低頻相位調製器的現實優勢
為光通信應用而設計和開發的普通高速(GHz)電光調製器在射頻線的末端具有50歐姆負載電阻終端，以減少射頻電反射。當在低頻率下工作時，這種高速相位調製器在射頻微波線路中有過高的電流，這導致焦耳效應的局部加熱。當頻率變得較低並且與熱效應的時間常數相當時，熱循環和散熱就成了一個問題。因此，在加熱和冷卻過程中，電極、波導的物理特性會發生變化。
iXblue的LN-0.1相位調製器采用高輸入阻抗負載（10kΩ)抑製熱效應或電極線開路(1MΩ)的設計，PDH測試能證明這種調製器可在溫度變化時，性能穩定在一個大的溫度範圍內（-40℃到+85℃）。
左圖：50Hz信號時明顯有熱效應，上麵曲線為射頻電信號，下麵為光信號。
右圖：50KHz信號時無熱效應，上麵曲線為射頻電信號，下麵為光信號。

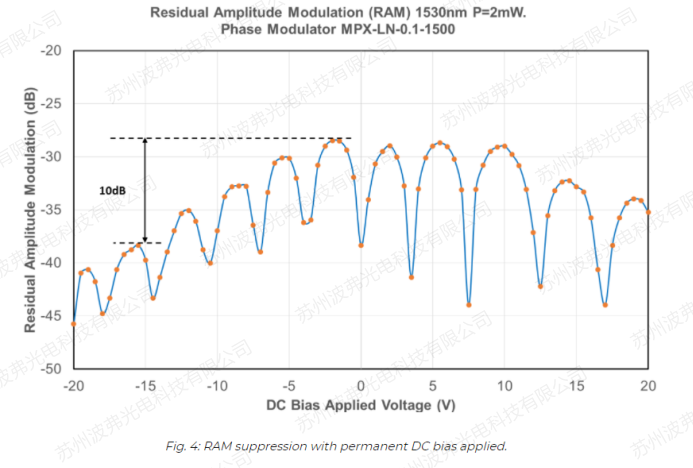

當用電光調製器實現PDH技術時，在環境擾動期間引起誤差信號的畸變和非預期的頻率偏移時RAM總會出現的。當係統的不穩定性逐漸降低到極低水平時，抑製或減輕RAM引起的頻率不穩定性就變得越來越重要。
iXblue為PDH設計並優化了專用於減小RAM的低頻相位調製器。RAM可以通過在調製器注入一個直流電壓而降低，該電壓對應於铌酸鋰波導一個整體的負折射率變化。一個5-15V直流電壓足以將RAM降低>10dB。
LN-0.1係列內部嵌入高阻抗射頻負載終端，不會被直流信號所損壞。
蘇州波弗光電科技有限公司是法國iXblue公司中國區的授權代理商，負責ixblue電光調製器產品、光纖、光纖組件、參考發射機（ModBox）等產品國內的售前、銷售、售後服務工作，同時97国产精东麻豆人妻电影擁有大部分iXblue電光調製器、射頻放大驅動器、偏壓控製器現貨產品，有需要的用戶請聯係蘇州97国产精东麻豆人妻电影科技有限公司。
150MHz相位調製器-相關產品：
|
MPX-LN-0.1 |
C+L波段（1550nm波段），150MHz相位調製器 |
|
NIR-MPX-LN-0.1 |
1064nm波段，150MHz相位調製器 |
|
NIR-MPX-950-0.1 |
950nm波段，150MHz相位調製器 |
|
NIR-MPX800-LN-0.1 |
800nm波段（780-850nm），150MHz相位調製器 |
|
MPX2000-LN-0.1 |
2000nm波段，150MHz相位調製器 |
|
DR-VE-0.1-MO |
150MHz，多功能射頻驅動器 |
|
DR-VE-0.5-MO |
500MHz，多功能射頻驅動器 |
*點擊型號超鏈接，獲取更多產品信息，或谘詢蘇州97国产精东麻豆人妻电影科技有限公司相關銷售人員。
更多PDH穩頻、激光穩頻等電光調製器係統產品應用及需求，請聯係蘇州97国产精东麻豆人妻电影科技有限公司相關銷售人員，谘詢電話：0512-62828421，谘詢郵箱：sales@bigfunart.com ！
