iXblue Mach-Zehnder調製器偏壓控製介紹

此應用指南是為使用強度調製器的用戶，介紹如何對於他們的調製器選擇合適的RF和偏置電壓。

強度調製器

簡介 :

基於铌酸鋰(LiNbO3 ) Mach-Zehnder波導的光學調製器提供多種特性 :

· 高調製速度(幾十個GHz)

· 緊湊型

· 長時間穩定性

· 苛刻的使用環境

近20年來铌酸鋰調製器被廣泛的使用在通訊行業（幾十萬铌酸鋰強度調製器已經被安裝到全世界的光通訊網絡中）。他們也常被使用在其他光子學應用中，例如：

· 光纖傳感

· 光纖激光器

· 測量係統

· RoF….

原理 –傳輸函數 :

铌酸鋰強度調製器是基於Mach-Zehnder幹涉儀，輸入光被分成兩路，然後重新匯合到輸出端。由於兩個光路經過的光程不同，產生相位差，從而導致輸出端的光強變化。

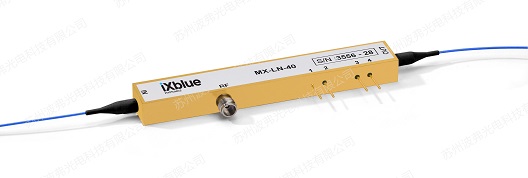

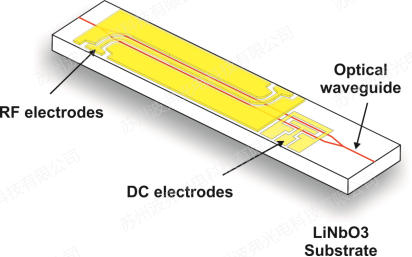

LiNb03铌酸鋰強度調製器芯片

铌酸鋰的晶體光學折射率被外部電場調製，外部電場通過電壓施加在晶體的電極上，他們通常有兩個電極，調製電極（也稱RF電極）和DC直流電極（也稱偏壓電極）。

強度調製器的傳輸函數隨施加的電壓變化如下：

注：

· Iout :輸出強度

· Iin:輸入強度

· Tmod :器件的光學透過率

· Vπ:調製器的半波電壓

· f :相位

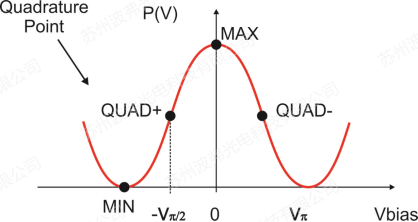

铌酸鋰強度調製器的傳輸函數

理論和實際：

當我們設計強度調製器的時候，盡量需要兩條相等的光路，這樣他們的相位差近乎零。然而，由於材料的均勻性，製造工藝等原因，兩條光路總會略有不同，所以相位f用來標注這個不同。

為了使調製器正常工作並得到想要的光調製信號，我們必須在調製器上施加正確的電壓：一個調製電壓（也稱為RF射頻電壓），一個直流DC電壓（也稱為偏置電壓）。

工作點：

調製器的工作點是指應該在傳輸曲線上哪個位置施加調製信號，它要根據應用來選擇，請參考如下：

為什麽需要偏置電壓?

如上所述，Mach-Zehder幹涉儀的兩條光路不是完全的一樣。另外，它的漂移還被溫度和熱量的變化，使用時間，光強效果，靜電等影響，這將導致傳輸曲線在水平方向移動。當電調製信號施加在移動的工作點上，輸出的光調製信號將完全被改變。

偏置電壓施加在DC直流電極上是為了：

· 選擇想要的工作點

· 補償可能的調製器漂移並鎖定工作點以得到穩定的輸出光信號

偏置電壓能夠手動調節到希望的工作點上，當調製器由於其他原因而發生漂移時，偏置電壓將必須再次被調節到新的工作點，所以手動調節也許可以在實驗室這種穩定的環境條件下工作。

然而對於長時間的工作要求，特別是係統溫度會發生變化時，自動偏置電壓控製就變得特別重要，以保證施加正確的直流電壓，鎖定工作點使係統長時間的穩定工作。

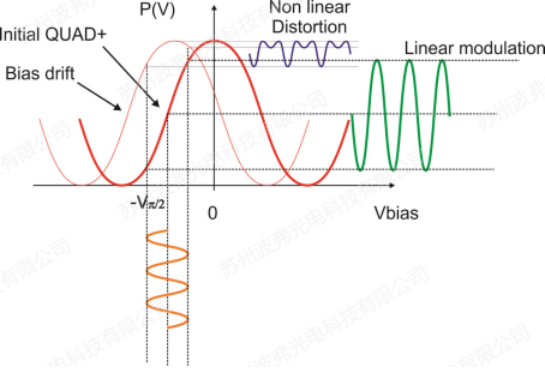

調製器傳輸曲線的漂移以致工作點發生變化，如果偏置電壓不被重新調節，輸出光調製函數發生劇烈變化，不僅僅是振幅，頻率也發生變化。

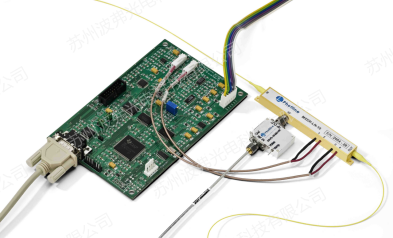

iXBlue提供調製器偏置電壓控製MBC 解決方案(Modulator Bias controller) :台式機和工業用電路板，他們能鎖定工作點及時內在和外在條件發生變化。

調製信號:

一旦工作點選擇後，並且施加合適的偏置電壓，我們就能夠施加調製RF信號到調製器的電極上。

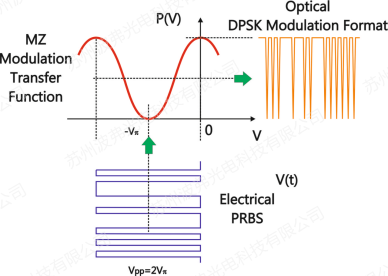

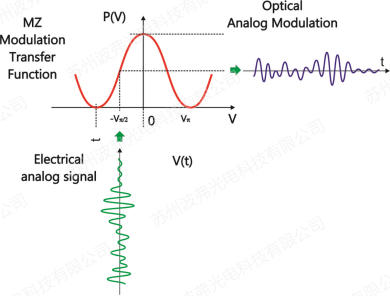

這裏再一次，調製信號的峰間振幅必須根據應用而選擇。例如：

通常對於強度調製器Vp是5V，他通常高於商用RF信號發生器的峰間電壓。所以輸入RF信號通常需要放大已達到應用所需要的驅動電壓，這樣的設備我們稱之為調製器驅動去或放大器。

iXBlue提供大量的調製器驅動器的選擇，覆蓋常見的應用：模擬，數字，脈衝，單倍或雙倍Vπ調製, 10 GHz/ 10 Gb/s到40 GHz/ 40 Gb/s。

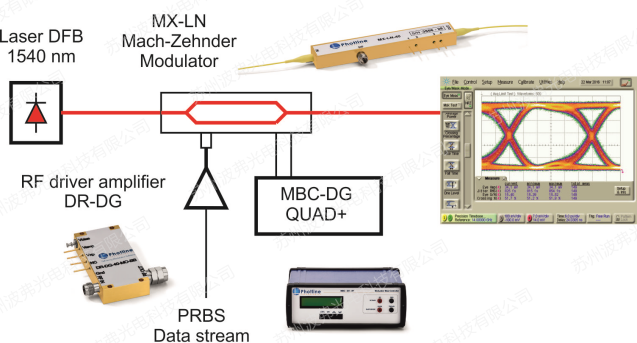

常見數字NRZ調製係統

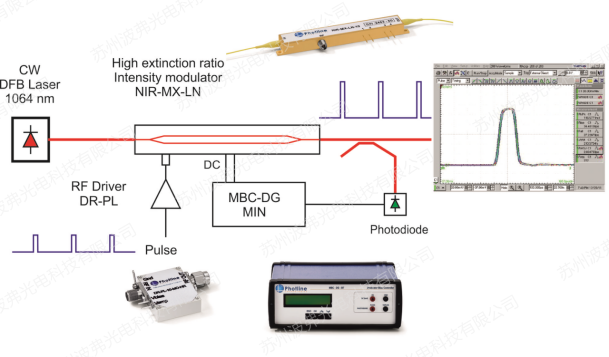

常見脈衝調製係統
