iXblue 設計，生產和出品光學調製器給不同的應用領域，包括：光通訊，脈衝激光，光纖傳感，射頻光纖模塊(RoF)，每種應用使用不同的調製方式：

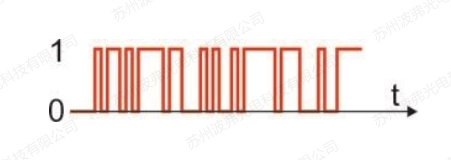

· 光通訊通常需要數字調製。例如，非歸零碼(NRZ)的0和1編碼的長時間隨機分布

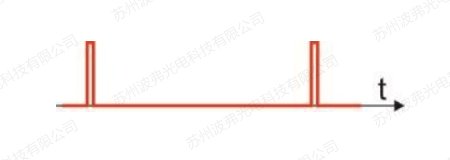

· 脈衝激光需要周期性的脈衝產生，可產生占空比低的短的方形波或任意波形。
· 射頻光纖模塊(RoF) 和雷達信號需要模擬調製，信號需要在載波上呈現任意振幅變化
所有上述調製信號均來自特定的電子信號發生器，光學調製器需盡可能的無變化的轉化這些電子信號到光學信號。
我們的光學調製器一般分為3個主要的係列：
· 馬赫－曾德爾(Mach-Zehnder) 振幅調製器,
· 相位調製器
· I&Q 調製器(兩個平行的Mach-Zehnder調製器嵌入一個合路內)
這些調製器都通過他們的半波電壓Vp表征。對於振幅調製器，它表示從開至關狀態所需要的電壓。對於相位調製器，它是要得到一個p相位變化的必須的電壓。通常Vp是指要得到最大動態範圍調製所需的電壓，調製器Vp電壓一般在4-6V。
調製器驅動器介紹：
調製器驅動器是高寬帶放大器，基於砷化镓(GaAs)技術和分布式放大器拓撲的單片微波集成電路(MMIC)， 用於驅動調製器使之工作在最高性能的條件下。iXblue設計的放大器，特別注意封裝，這是為了優化散熱功能和避免內部共振頻率，機械設計允許這些模組更容易連接iXblue調製器。為了易於使用和安全，一個+12V直流電壓驅動放大器，另外一個Vamp電壓用於細調放大器增益。
強烈建議選擇iXblue散熱片用於驅動器散熱，過高的溫度，驅動器的的性能和壽命會直線下降
RF連接頭根據速率或帶寬(BW)不同而選擇，我們的驅動器有：
· SMA接口， 用於BW ≤ 12.5 GHz
· 2.92 mm / K接口，用於BW 12.5-30 GHz
· 1.85 mm / 2.4 mm /V接口，用於 BW>40 GHz或40 Gb/s的數據傳輸.

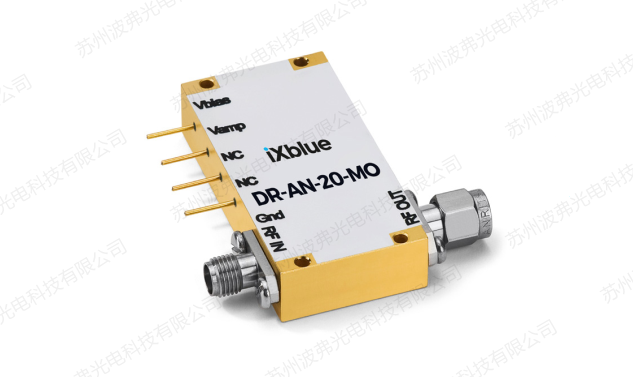

DR-AN-20-MO 20 GHz analog modulator driver
下一篇章將提供更多信息，關於iXblue四種主要的調製器驅動器的詳細介紹和不同應用。
DR-DG係列模塊是數字驅動器，他們主要的應用是光纖數字通訊，其中非回零碼(NRZ)是最通用的調製模式。

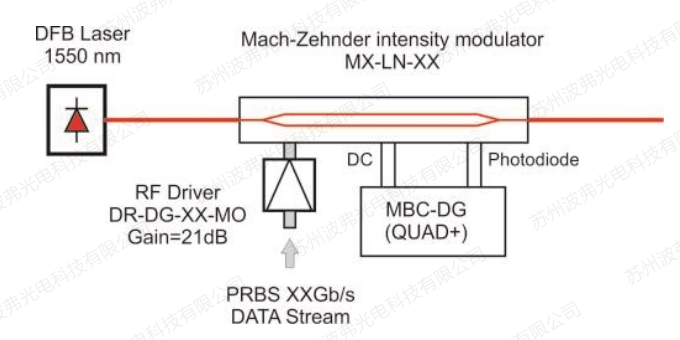

典型的數字調製設置
增益
DR-DG-XX-MO係列驅動器允許放大一個輸入信號從0.5V峰間電壓到6V峰間電壓。這樣的電壓適合驅動調製器的半波電壓Vp。電壓放大係數是12。注：電壓增益表示用dB表示是10.5dB，功率增益表示是21dB，增益可通過外部電壓調節。
帶寬
XX的數值代表帶寬，單位GHz，對應數據速率: 10, 20, 28 or 44Gb/s. DR-DG-XX-MO有較高的截止頻率對應所需數據速率(10 GHz for 10 Gb/s)，截止頻率的上限要求不小於0.8倍的數據速率，下限要求越低越好，為了能傳輸低頻的信號 （長周期0和1數據），通常50KHz,。
所有iXBlue驅動器是交流耦合(AC-coupled) ，他們不傳輸和放大任何直流或超低頻率信號。內部隔直器(DC-block)避免驅動器輸出連續的偏置電壓。這樣，平均的電壓輸出永遠是零。對於一個6V的峰間電壓，最大電壓是+3V，最小是-3V。

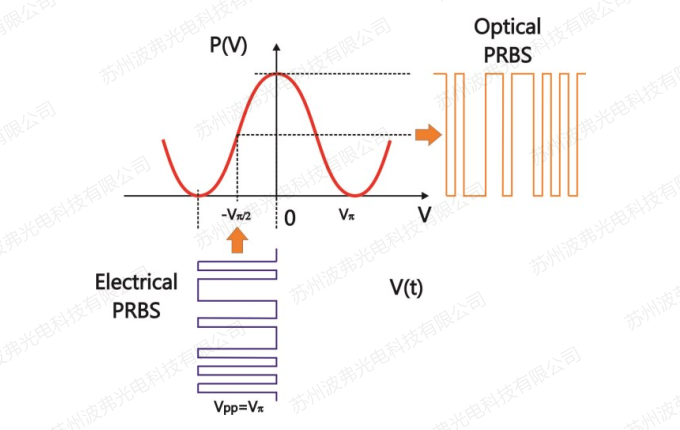

頻率10 Gb/s，峰間電壓Vp的電子信號施加到調製器上，產生高信噪比的10 Gb/s非歸零碼光信號
飽和：
“MO”意思是中等輸出電壓，驅動器內放大器的飽和電壓匹配調製器所需的工作峰間電壓（大約等於調製器的半波電壓）。當輸入方波調製信號時（上圖），它保證調製器輸出信號的全部動態範圍，避免過載，和極高品質因子及信噪比。
其他參數：:
對於DR-DG係列, 其他特征參數例如：上升/下降時間，信噪比，峰間抖動和RMA抖動。
iXblue驅動器產品手冊提供詳細的技術信息，例如：電子帶寬，回損，輸出電壓隨Vamp，眼圖實例等。
DR-DG-XX-HO係列驅動器是特別給數字通訊所涉及，他們不同於MO係列，能輸出更高的峰間電壓。HO意思是高電壓輸出(High Output)。
高速率的光纖通訊調製方式(DPSK,DQPSK&QPSK)需要峰間電壓兩倍於調製器的半波電壓Vp。如果調製器的半波電壓Vp是6V，那麽驅動器所需的輸出峰間電壓則要達到12V。為了這種應用，驅動器必須集成3級高輸出功率MMIC。

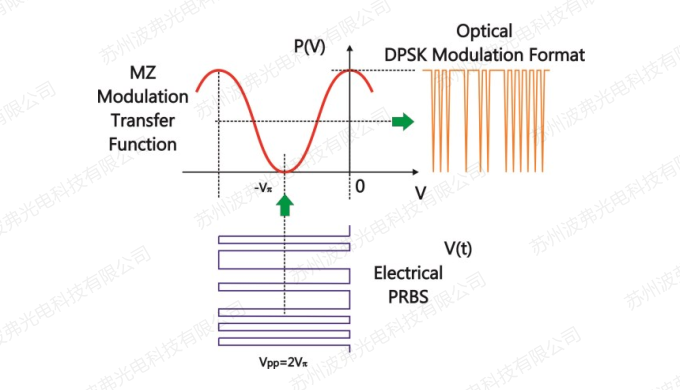

頻率20Gb/s，峰間電壓2Vp的電子信號施加到調製器上，產生高信噪比的40 Gb/s DPSK光信號
相比DR-DG-XX-MO, HO係列的線性增益是MO係列2倍（功率6dB），HO驅動器的增益一般是29dB，飽和功率可達+26dBm。因此，驅動器的散熱能力將變得非常苛刻，散熱片是必須配備的。
DR-AN-XX-MO係列驅動器適用於模擬調製。在這種應用中，輸入信號可能是任意振幅和頻率，驅動器和調製器的匹配要保證不對信號產生畸變和加入額外噪聲。為此，放大器必須有較高的飽和值，就是說它必須完美的重現和放大輸入信號，以避免從調製器輸出的光信號發生畸變。

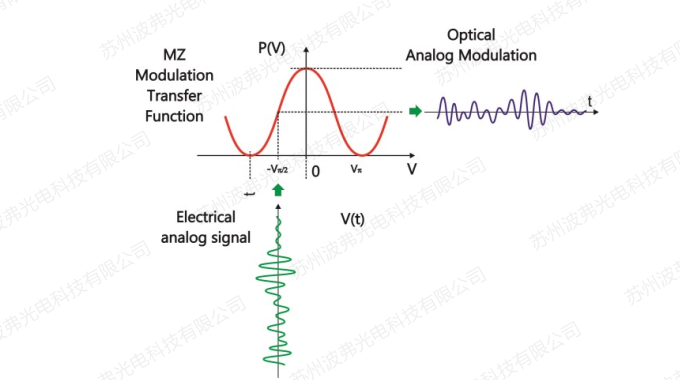

模擬電子信號 < Vp峰間電壓作用於調製器上，重現輸出光信號
DR-AN係列關注的是優化驅動器的線性區和1dB壓縮點(P1dB)，而DR-DG係列關注的是輸出信號交叉點，信噪比和抖動。
DR-AN-XX-MO係列的1dB壓縮點是大約+23dBm, 高於調製器全部調製(Vp)所需的功率。這保證高的動態範圍和優化的線性區。之後，調製器的非線性效應將是調製器性能的唯一限製參數。
目前從信號源發出的信號通常非常弱，電子信號必須要經過放大，因此模擬放大器必須擁有高的增益，一般30dB，這是遠大於DR-DG係列的。DR-AN係列驅動器的截止頻率的下限通常也高於DR-DG係列的50KHz，上升到100KHz。
脈衝調製需要特殊的驅動器，DR-PL係列是專門設計為了這種應用的。

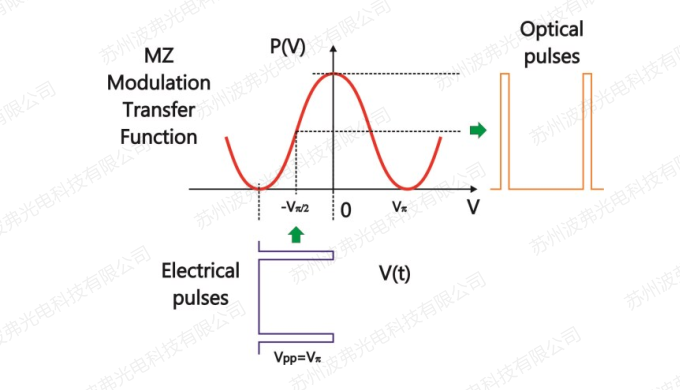

峰間電壓Vp的電子脈衝信號施加到調製器上，產生高消光比的光脈衝信號
DR-PL係列驅動器是特殊設計為了放大弱電子脈衝信號到調製器所需的峰值Vp，典型的應用通常需要產生高消光比的光脈衝信號。這需要DR-PL驅動器盡量保持方形波的形狀，完美的轉化脈衝寬度和占空比，甚至極低的占空比。這需要通過特殊設計的MMIC，才能得到足夠的增益，而同時不產生抖動和過載，及飽和。
截止頻率的下限優化要求達到非常低的脈衝重複頻率，這對特殊應用例如脈衝包(pulse burst)特別有用。DR-PL的上升/下降沿通常達到40ps，這允許我們產生非常短的光學脈衝0.1ns至100ns。
