蘇州波弗光電科技有限公司提供基於法國iXblue公司铌酸鋰馬赫增德爾高消光比強度調製器的脈衝調製元件的脈衝調製方案，這些方案包括常用的脈衝產生（脈衝調製）、脈衝整形、脈衝拾取等。基於法國iXblue高消光比強度調製器MXER-LN係列，可以輕鬆獲得足夠的消光比和脈衝對比度。更多詳細情況請聯係蘇州97国产精东麻豆人妻电影科技有限公司相關銷售人員獲取。

脈衝調製方案 | 蘇州波弗光電科技有限公司

關於脈衝調製：

對連續波激光器進行調製從而獲得脈衝光，其調製方式主要分為直接調製、腔內調製和腔外調製（外調製）。

直接調製方式適用於半導體光源，這種方法是要把傳送的信息轉變為電流信號直接輸入激光器從而獲得調製光信號。該調製方式的特點：簡單、經濟，適用於強度調製。

腔內調製是通過改變激光器的參數（如增益、諧振腔Q值或光程等）而實現的，主要用於Q開關、腔測空、鎖模等技術。

腔外調製（外調製）需要將光源和調製器分開，因此稱為外調製。光源與信號同時輸入外調製器中，要傳送的電信號作為調製信號作用於外調製器。特點：結構複雜，性能優於直接調製。可用於強度調製、頻率及相位調製。

在外調製光路中，馬赫增德爾調製器（MZM）是不可或缺的元器件之一，選擇合適的電光調製器規格對係統的整體性能、一致性和可靠性有著重要的影響。

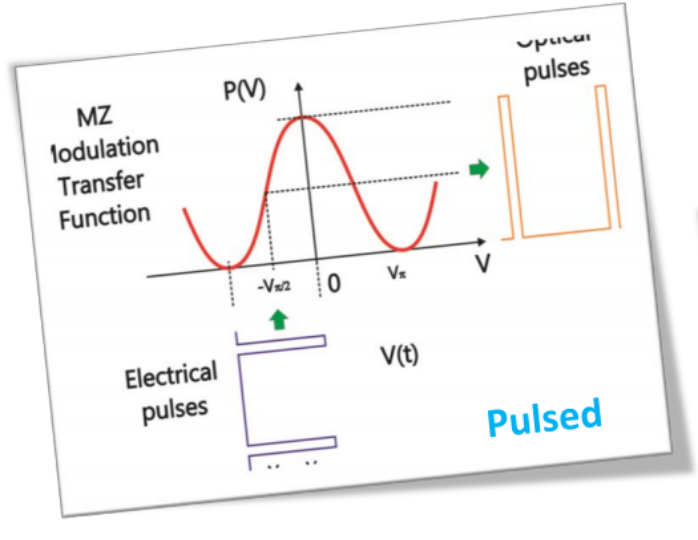

馬赫增德爾調製器（MZM）的主要主要調製格式有：脈衝調製、模擬調製以及數字調製。

脈衝應用主要分為脈衝生成、脈衝整形和脈衝采集（提取）三方麵，具體可參考以下方案：

（1）脈衝生成

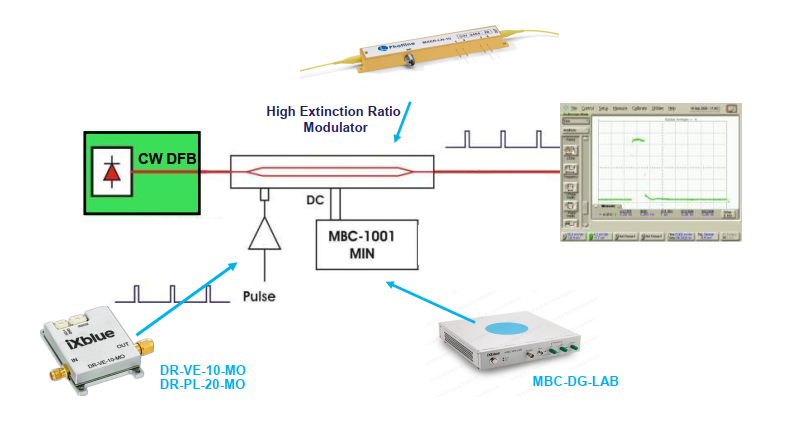

脈衝生成應用，其方案如上圖所示，連續波DFB激光器發出單頻連續波作為光載波，電脈衝信號經由射頻放大器（DR-VE係列）進行放大，加載到高消光比強度調製器（MXER-LN係列）中，經過電光轉化，電脈衝信號成功加載到載波光信號之上，連續波從而被調製成脈衝光。

（2）脈衝整形

脈衝整形

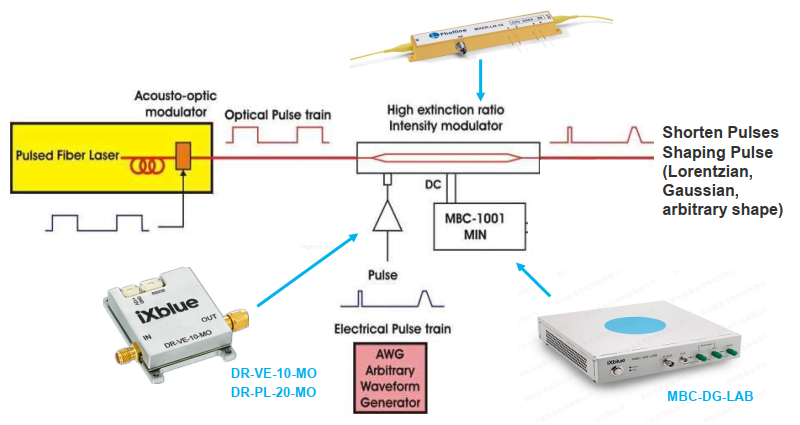

脈衝整形應用，其方案如上圖所示，以脈衝激光器產生的脈衝激光為載波，信號發生器產生電脈衝，經由射頻放大器（DR-VE係列）進行放大，加載到高消光比強度調製器（MXER-LN係列）中，經過電光轉化，電脈衝信號成功加載到載波光信號之上，從而達到脈衝整形的目的。

（3）脈衝提取

脈衝拾取/脈衝提取

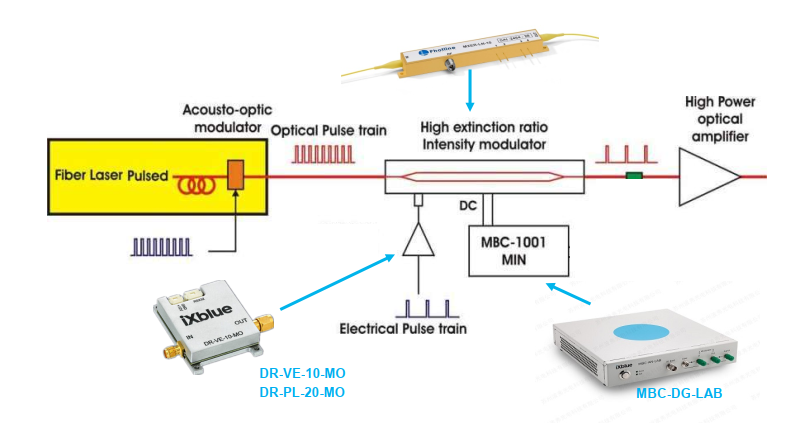

脈衝提取應用，其方案如上圖所示。以脈衝激光器產生的脈衝激光為載波，信號發生器產生電脈衝，經由射頻放大器（DR-VE係列）進行放大，加載到高消光比強度調製器（MXER-LN係列）中，經過電光轉化，電脈衝信號成功加載到載波光信號之上，從而達到脈衝提取的目的。

當連續激光被調製成短脈衝時，低消光比的電光調製器會導致連續激光的泄漏，如20dB消光比的調製器，輸入的連續光功率100mW，會有約為1mW的連續光泄漏。而EOM產生的脈衝和其泄漏光後續被光放大器放大，並注入光路之中。對於遠程的光纖鏈路傳輸，一般需要消光比ER>32dB以減輕泄漏光影響。iXblue公司生產的MXER-LN 係列強度調製器是高性能調製器，具有優越的消光比。

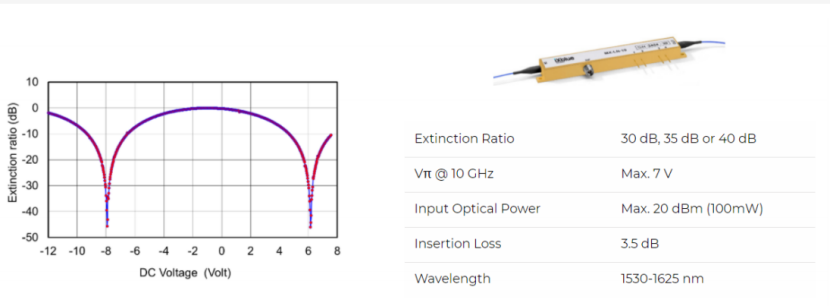

高消光比強度調製器 | MXER-LN-10

DR-VE係列射頻驅動器，是設計用於驅動脈衝、模擬或數字應用的铌酸鋰電光調製器的放大器模塊，以產生不失真的光脈衝。為了產生清晰的光脈衝，在保持高消光比ER的同時，具有銳利的邊緣、持續的高低電平以及無overshoot，脈衝應用需要具有合適特性的特定射頻放大器，如DR-VE係列。

DR-VE-10-MO 參考

在實際的脈衝應用中，需要產生具有可重複特性的光脈衝，因此需要光學器件在長時間內穩定運行以及抗幹擾的可靠性。EOM中的Mach-Zehnder幹涉儀由於溫度變化、熱不均勻性、老化、光折變效應、靜電荷積累等環境效應而產生偏置點漂移。偏置點漂移將會導致傳遞函數 MTF 偏離調製信號的工作點。因此，輸出脈衝的消光比和脈衝寬度等特性會受到幹擾。

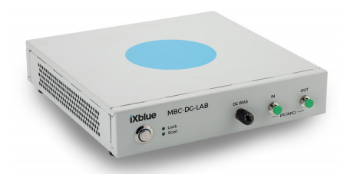

直流偏壓點的漂移可以使用iXblue的MBC（調製器自動偏壓控製器）解決方案進行主動監測和控製：台式儀器MBC-DG-LAB或MBC-DG-board鎖定用於脈衝應用的Mach-Zehnder調製器的工作點。

MBC-DG-LAB 參考
